基于X86平台的Openwrt

本文最后更新于 1679 天前，其中的信息可能已经有所发展或是发生改变。

[toc]

写在开始

软路由有什么用？可能能找出来一堆理由，但是实际上我根本没有很强烈的需求，弄一个软路由。完全就是为了折腾而折腾。

决定开始折腾后，开始了挑选合适的硬件，考虑了 R2S、斐讯N1、X86平台以及外贸电视盒子后，我最终选择了便宜实惠，看起来性能不错的D2550。在闲鱼上买的成品软路由，国光的机箱，没有挡板的主板，DC供电模块，2G DDR3内存，16G SATA SSD，双千兆网口。花了116RMB还包邮。（感觉很划算）

网络情况

原来的网络情况是

电信光猫ZXHN F450

下行200M（实测240～260M）

上行30M（实测30～50M）

TP-LINK WDR7661千兆路由器

手机电脑平板智能插座这些终端总共17个

现在喜提软路由D2550一台

旁路由组网

最开始，我是打算原有网络结构不变，tplink还做主路由，新的软路由做旁路由

旁路由组网使用的是CSDN上vmp_jin大佬的教程

https://blog.csdn.net/vmp_jin/article/details/111300822

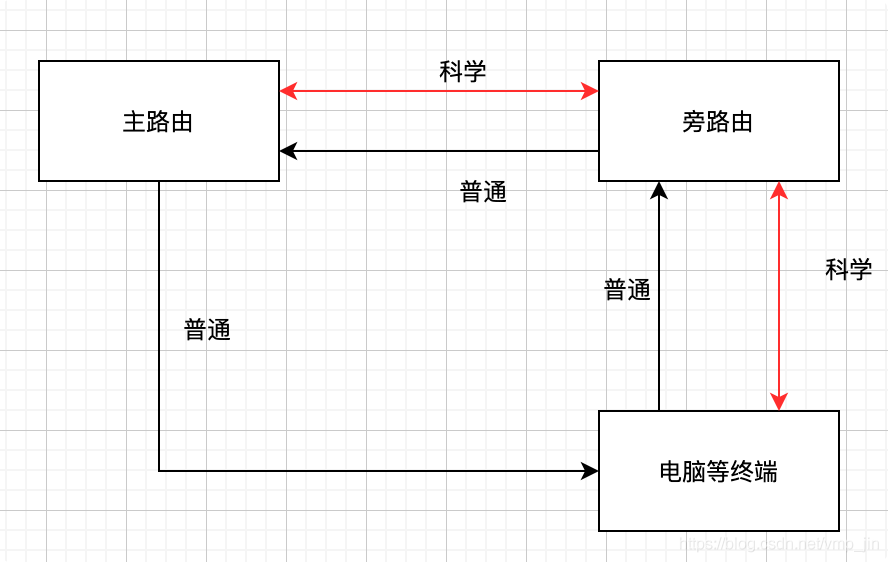

我想要的效果以及理论上的效果是这样的：

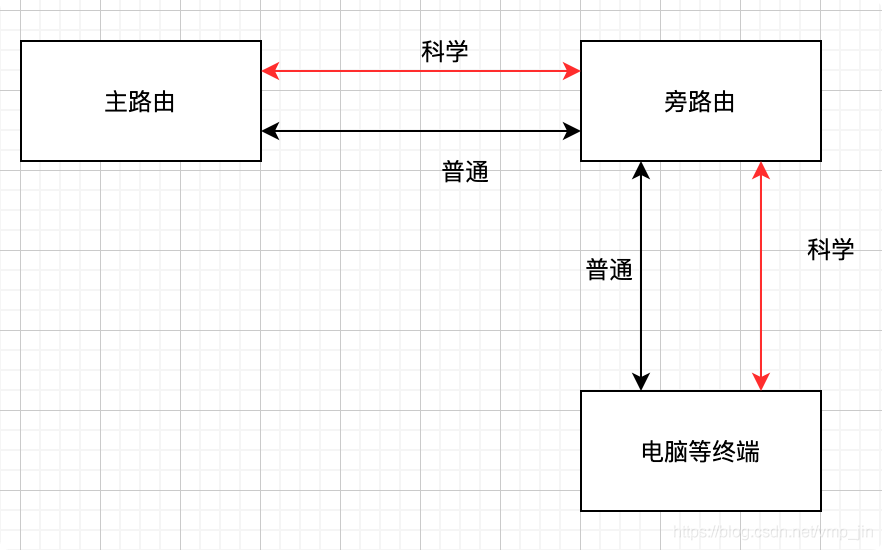

但是实际上是这样的

这样的组网操作较简单，原有网络结构不需要改变，软路由lan口接入硬路由lan口，硬路由开启DHCP，软路由设置成和硬路由同网段的IP，比如我的硬路由lan IP是192.168.10.1，我就把软路由IP设置为192.168.10.2，然后在硬路由的DHCP里面把网关设置成软路由的IP 192.168.10.2即可，这个时候旁路由组网就设置好了，但是已经连接进网络的设备，还是会走原来的网关就行上网，此时需要重新连接网络即可，也可以直接把硬路由重启一下。当然不这样操作也没有问题的，DHCP分配的IP是有租期的，到期了重新分配自然就好了。

最后由于自己太菜了，就这样将就用了不到一周，没有任何问题，网络十分稳定。

软路由也没那么难搞嘛，初战告捷。

坎坎坷坷的主路由组网

由于购买成品软路由，卖家直接系统都给我装好了，我回来只需要弄明白网络拓扑，插好线就能用，以至于旁路由组网十分顺利。

但是折腾的心不止，我以旁路由不能多拨为由开始了主路由组网。

刚开始十分自信，旁路由都弄好了，不就是改成主路由吗，简简单单，教程都没有去找，直接上手调整。

主路由组网其实就是，软路由进行PPPOE拨号上网，软路由wan口接光猫lan口，软路由lan口接硬路由wan口，硬路由自动获取IP地址上网，其他终端通过有线或无线方式连接硬路由。

简单明了的结构，那不是有手就行。

奈何自己水平实在不行，毕竟不是学这个专业的，莫名其妙成功把OpenWrt设置出bug了，导致我无法进入luci更改OpenWrt设置，然后我又没有设置ssh登录，也无法直接连接进OpenWrt系统，我把显示屏接入软路由，发现无论如何都是黑屏（好像是x86平台安装win之后再安装其他操作系统的bug），在恩山论坛发帖求助后（http://www.right.com.cn/forum/forum.php?mod=viewthread&tid=4116893），发现重新刷固件是唯一的办法，无奈之下选择了重新刷固件。

看了网上的教程，我选择了通过u盘winPE把固件刷入硬盘，使用的固件是我在恩山论坛上随缘找的：

http://www.right.com.cn/forum/forum.php?mod=viewthread&tid=4111537

使用的是physdiskwrite写入固件

#刷固件的流程如下：

准备一个8G左右u盘，制作u盘启动器装入winPE，把准备写入的固件和需要的写入软件放入u盘，将u盘插到软路由上，开机进BIOS进u盘的winPE系统，将固件写入软路由的硬盘即可，写入教程以我用的physdiskwrite为例说一下，在winPE打开cmd进入固件和physdiskwrite.exe所在的盘，输入

physdiskwrite -u 固件名称.img

回车之后，会让选择写入的磁盘，基本上0就是软路由的硬盘，不确定的可以自己检查一下，确定的输入0回车，然后会告知该操作会清楚硬盘数据，输入y回车即可，这样就开始写入了，如果不报错，完成写入之后关机拔掉u盘再开机就OK。

成功刷好固件后，开始设置，软路由进行PPPOE拨号上网，软路由wan口接光猫lan口，软路由lan口接硬路由wan口，硬路由自动获取IP地址上网，其他终端通过有线或无线方式连接硬路由。

OK，成功连上网络，这个时候我突然想到之前看到的某个教程里面说，网络应尽可能减少使用的网段，减少nat，于是我看了看我的网络结果，软路由拨号上网之后，子网的DHCP IP池是192.168.5.100～254，分配给硬路由一个IP后，硬路由的子网DHCP IP池是192.168.10.100～254。这样的情况，是软硬路由都开启了DHCP，都重新给子网分配了IP，这怎么行呢，于是又开始了折腾。

没错，我又把OpenWrt设置出bug了，又进不去OpenWrt luci了，又没有设置ssh连接，又需要刷固件了。。。。。

这一次的刷固件经历很不顺利，先是进入BIOS之后死活进不去u盘的winPE，换了三个u盘都不行，后来莫名其妙恢复后，发现读取不到硬盘了，拆下软路由的硬盘插入电脑也读不到盘，可以确定硬盘挂了，再后来准备往u盘写入系统，四个u盘试了好长时间，各种莫名其妙的报错，刷入失败，到这里已经折腾了一天了，精疲力尽索性不搞了。

第二天又试了试还是读不到原来的硬盘这下完全确定硬盘坏了，又试了试往u盘刷固件，这一次成功了？？？？，真是莫名其妙的出错莫名其妙的成功。服了。。。

这一次索性说服自己，软硬路由的DHCP开着就开着吧，懒得弄了。
